Technische Daten Ultraschall-Rohrschwinger und Generatoren.

Ultraschall-Rohrschwinger RS-20-48-XX 20 kHz.


Schwingerlängen
12 Längen zwischen ca. 400 – 1'840 mm verfügbar
Leistung längenabhängig max.
850 Watt eff. / 1'700 Watt Spitze
Nennfrequenz20 kHz
Durchmesser D1 / D2 ca.76 mm / 48 mm
Montage / Bohrung
G1¼" (Mutter, U-Scheibe, Dichtung inkl.) / 42 mm
WerkstoffEdelstahl 1.4435
Einsatztemperatur max.80°C
Gewicht
13 Stufen zwischen ca. 4.2 – 9.6 kg
Ultraschall-Generator
ECO©-Serie

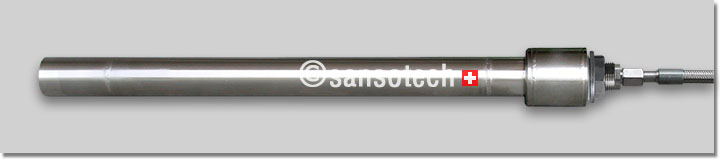

Ultraschall-Rohrschwinger RS-25-48-X 25 kHz.


Schwingerlängen
8 Längen zwischen ca. 475 – 1'140 mm verfügbar
Leistung längenabhängig max.
750 Watt eff. / 1'500 Watt Spitze
Nennfrequenz25 kHz
Durchmesser D1 / D2 ca.69 mm / 48 mm
Montage / BohrungG1" (Mutter, U-Scheibe, Dichtung inkl.) / 34 mm
WerkstoffEdelstahl 1.4435
Einsatztemperatur max.80°C
Gewicht
12 Stufen zwischen ca. 4.1 – 5.7 kg
Ultraschall-Generator
ECO©-Serie

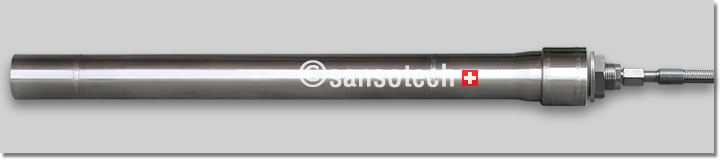

Ultraschall-Rohrschwinger RS-25-55-XP 25 kHz.


Schwingerlängen
8 Längen zwischen ca. 530 – 1'180 mm verfügbar
Leistung längenabhängig max.
1'200 Watt eff. / 2'400 Watt Spitze
Nennfrequenz25 kHz
Durchmesser D1/D2 ca.69 mm/55 mm
Montage / BohrungG1" (Mutter, U-Scheibe, Dichtung inkl.) / 34 mm
WerkstoffEdelstahl 1.4435
Einsatztemperatur max.80°C
Gewicht
8 Stufen zwischen ca. 5.7 – 10.5 kg
Ultraschall-Generator
ECO©-Serie

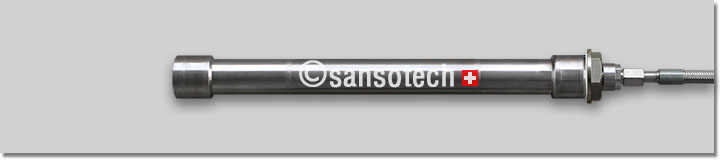

Ultraschall-Rohrschwinger RS-40-40-X 40 kHz.


Schwingerlängen
3 Längen zwischen ca. 340 – 585 mm verfügbar
Leistung längenabhängig max.
450 Watt eff. / 900 Watt Spitze
Nennfrequenz40 kHz
Durchmesser D1 / D2 ca.48 mm / 40 mm
Montage / BohrungG1" (Mutter, U-Scheibe, Dichtung inkl.) / 34 mm
WerkstoffEdelstahl 1.4435
Einsatztemperatur max.70°C
Gewicht
3 Stufen zwischen ca. 2.7 – 3.7 kg
Ultraschall-Generator
ECO©-Serie

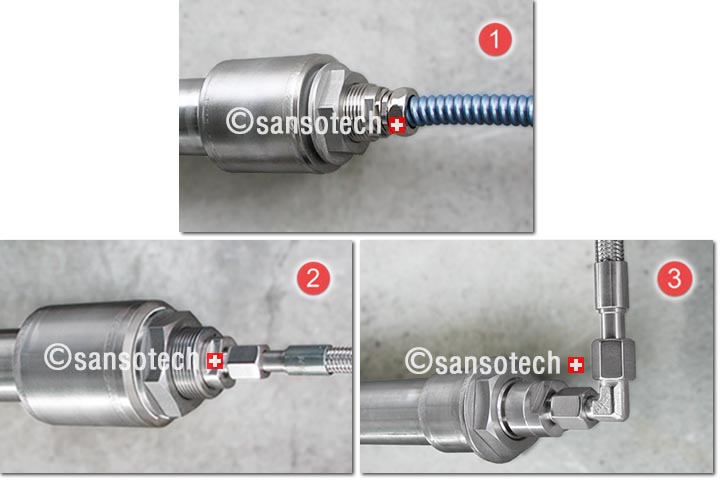

HF-Kabel Anschlussarten.

  • (1) und (2) waagrecht durch die Wannenwand, in trockener und geschützter Umgebung.
  • (3) 90° Abgang mit Schutzschlauch
  • (4) gerader Abgang mit Schutzschlauch

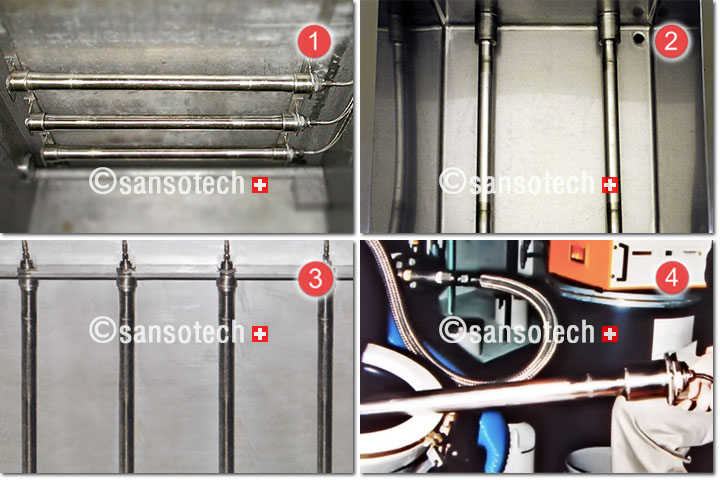

Einbauvarianten beliebig.

  • Standard: Waagrecht (1). Waagrecht durch die Wannenwand (2). Senkrecht (3). Eher selten: andere Positionen und Portabel (4).
  • Einsatzbereich bis 85°C.

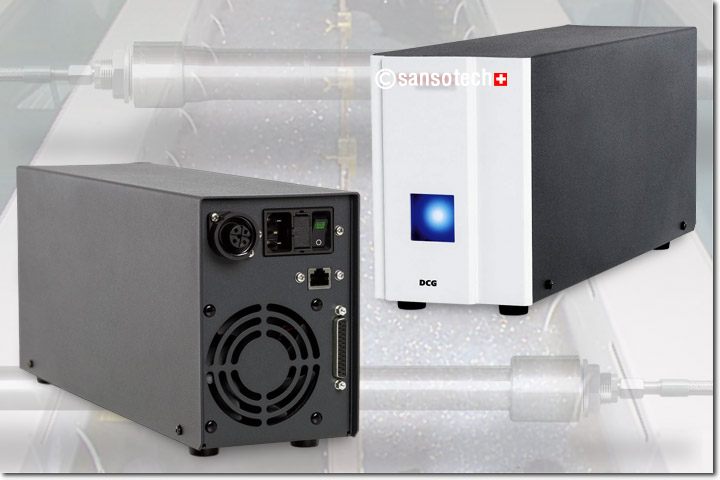

Ultraschall-Generatoren ECO©-Serie.


  • Das Rohrschwinger-System wird mit Ultraschall-Generatoren aus der ECO©-Familie betrieben.
  • Die Generatoren erzeugen die Ultraschallfrequenz, regeln die Leistung und halten sie konstant.
  • Umfangreiche Schutz- und Überwachungsfunktionen sorgen für eine hohe Betriebssicherheit.
  • Bedient werden sie manuell über die Front, optional über eine Fernbedienung oder über eine übergeordnete Steuerung (RS-232).
  • Die durchdachte Konstruktion verhindert weitgehenst eine Schmutzansammlung in der Elektronik.
  • Erhältlich sind sie in unterschiedlichen Leistungsstufen und verschiedenen Bauarten.
  • Bauart in Modultechnik: als Tischmodell im 19"-Gehäuse (1) oder im Einzelgehäuse (3), für Schrankeinbau im 19"-Einschub (2) oder Montage auf DIN-Schiene (4).
  • Bis 4 voneinander unabhängige Module können in ein 19" Gehäuse eingebaut werden.
  • Leistung pro Modul bis 1'200 Watt effektiv bzw. 2'400 Watt Spitze
  • Leistungsregelung zwischen 30% bis 100%
  • Wirkungsgrad >90%
  • Vollautomatische Regelung und Überwachung von Betriebsfrequenz und Leistung
  • Geschützt gegen Kurzschluss und Leerlaufbetrieb
  • Übertemperatur- und Überspannungsabschaltung
  • Betriebszustands-, Warn- und Fehleranzeige
